Нет повести печальнее на свете, чем повесть о…Человеке, решившем купить себе в Беларуси Б/У-шный дозиметр.

Как это бывает? Внезапная новость про аварию/выброс — и первым делом ВСЕ хватаются покупать дозиметр, продавцы взвинчивают цены (как те таксисты, которые вывозили людей в во время взрыва). И откровенный хлам продается в три-пять-десять раз дороже чем стоит. Хотя в нормальных условиях, “готовь сани летом”, можно без спешки приобрести достойный прибор за вполне приемлемые деньги, пусть и придется потрудится и поискать российские/украинские интернет-магазины с доставкой в “черную дыру”. Но рисковые парни есть, присылают приборы.

Пока же предлагаю вместе пройтись по беларуских барахолках. Вводная — поиск по ключевому слову “дозиметр”. Итак, смотрим на AU.BY/KUFAR.BY/ONLINER.BY и пишем, что видим.

Сразу оговорюсь (для тех кто не в курсе), что в СССР активно готовились к ядерной войне, а в случае атомной бомбардировки уровни радиации исчисляются рентгенами (а не микрорентгенами). Поэтому большая часть СССР-ских “военных” дозиметров с их дикими цифрами в быту непригодна чуть более чем полностью. Максимум такой агрегат в качестве реквизита в какой музей холодной войны. Устройства “чернобыльской эпохи” уже чувствительны к небольшим (сравнительно) уровням и с натяжкой (“на безрыбье и рак рыба”) могут лежать в шкафу. Хотя и здесь толку не много, счетчики (в 99% случаев это трубки СБМ-20/СТС-6) начинают “звенеть”. Такое устройство на свалку.

Многие, на удивление, живут со стереотипом “в СССР было хорошо”. Так вот, пломбир там всякий и автомат с газированной водой ну вооообще никак не масштабируется на бытовые дозиметры. Плюс, опять же, старение материалов. Так что цены в 100 и выше беларуский рублей за черти что…даже не умиляют, вводят в ступор и недоумение. Самое главное. Я просто уверен, что случись что с той недарэчной БелАЭС и даже эти устаревшие 100500 лет назад поделия будут продаваться по х2-х5 цене как горячие пирожки. Паника-с, она такая.

Прим. в дальнейшем цены в BYN, для понимания 1 BYN = 30 RUR = 10 UAH = 0.4 $

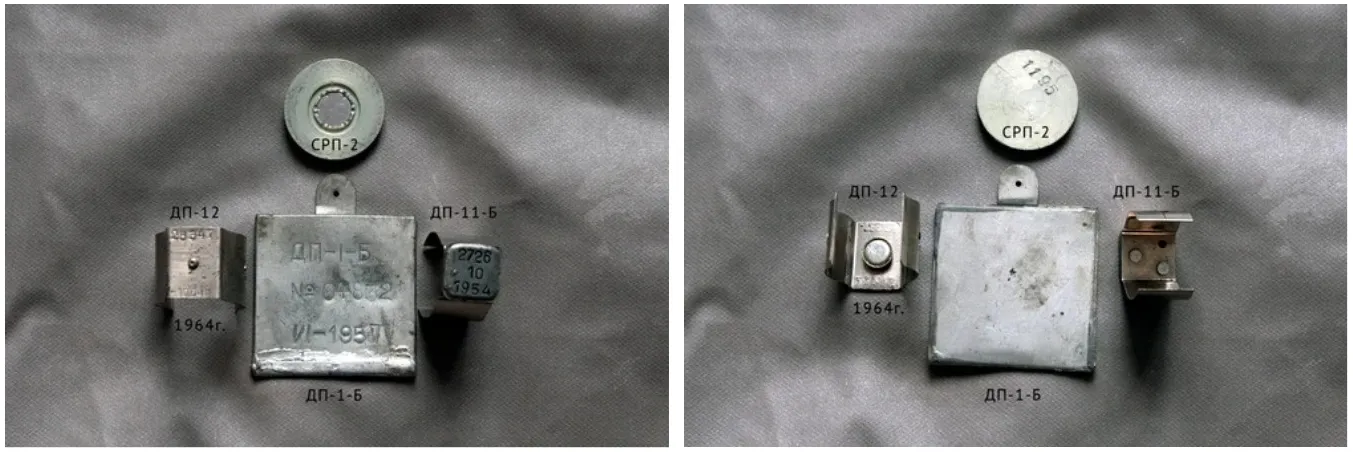

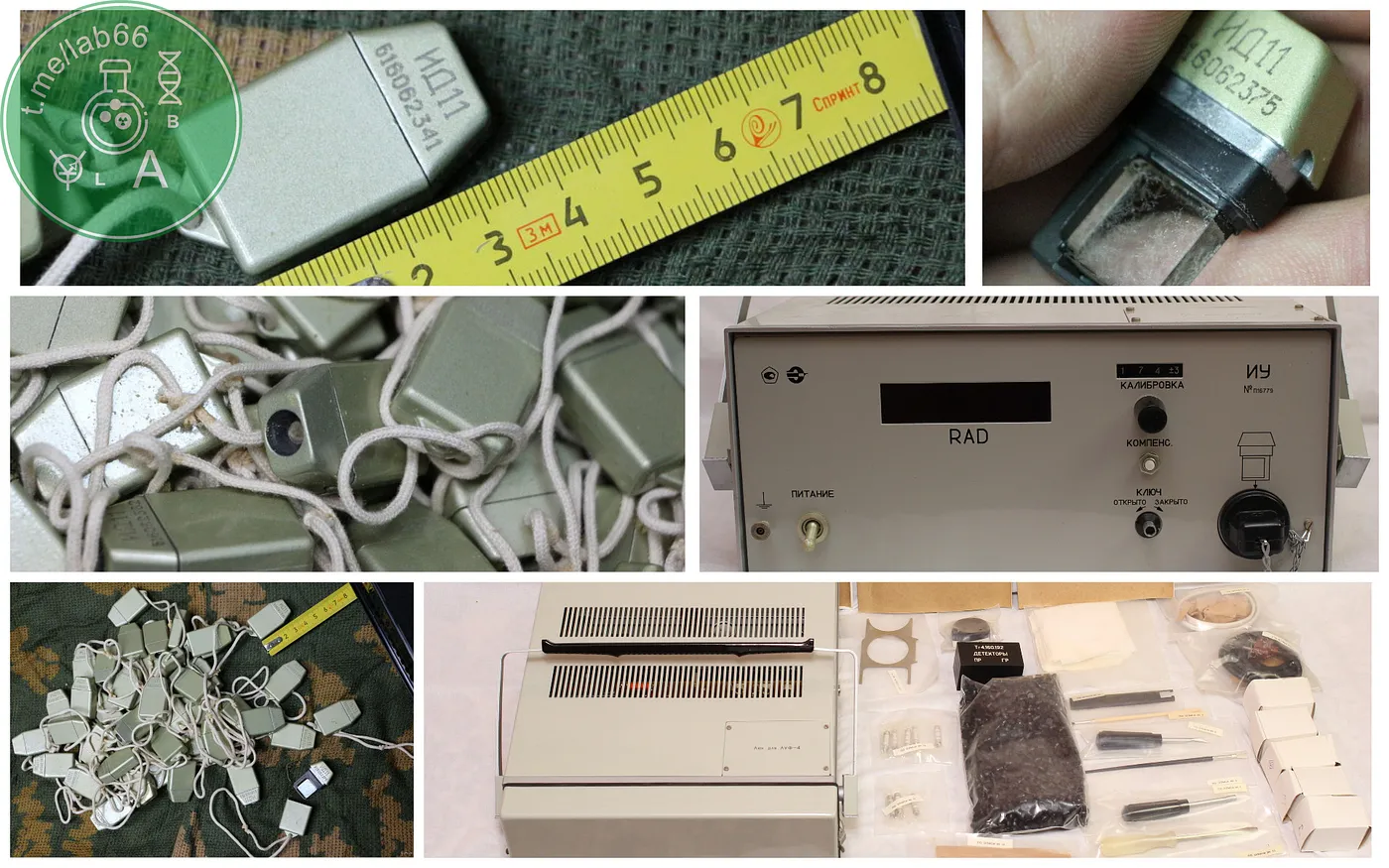

Итак, чем же радуют беларуские барахолки. Начнем с самых бесполезных вещей, которые, правда, представляют небольшую коллекционную ценность для людей, изучающих историю Чернобыльской аварии (есть и такие). Итак, встречайте! Дозиметр индивидуальный термолюминисцентный ИД-11

Про термолюминисценцию и ее применение в дозиметрии я писал в статье Определение радона в помещениях. Если кратко, то ИД-11 это накопительный дозиметр, который фиксирует полученную человеком мощность дозы гамма-излучения в кусочке стекла. Потом это стекло надобно поместить в специальный прибор (ГО-32) и считать. Прибор очень редко встречается на барахолках, так что сам брелок-дозиметр не более чем вещица для антуража (за 5 BYN/штучка). Хотя я когда вижу эти дозиметры сваленные в кучу — сразу вспоминаю истории про то, как их сначала раздавали солдатам-ликвидаторам, а потом просто сваливали в кучу и выбрасывали в овраг (чтобы не писать в карточки учета дозы сотни и тысячи рентген).

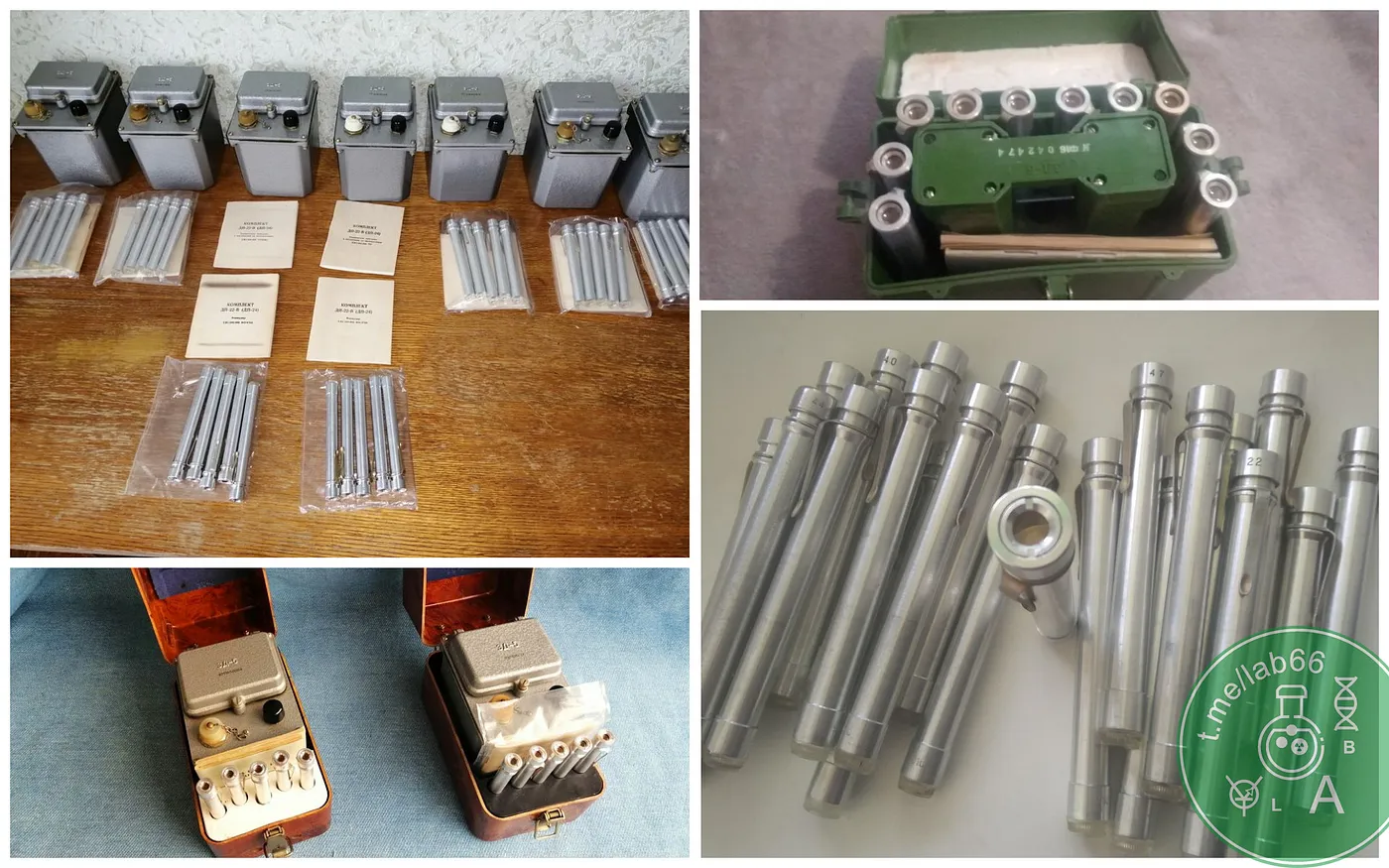

Дальше у нас идут индивидуальные накопители мощности дозы в виде “карандашей”. Все кто застал уроки гражданской обороны в школе помнят дозиметр ИД-1. Сюда же идут и дозиметры ДКП-50А, ДП-24, ДП-22В и подобные.

Устройства эти представляют собой т.н. электростатические дозиметры (радиация ионизирует воздух, за счет ионизации исчезает заряд у кварцевой нити). Про то, как сделать такой дозиметр из мусора я писал в статье Дозиметр для Серёжи. Часть III. Народный радиометр, а про современное развитие данного направления для оценки радонового загрязнения — здесь. Штука мало что нацелена на мощности дозы в Рентгены (“при ядерном взрыве”), так помимо всего прочего еще и реагирует на статическое электричество. И да, дозиметры эти необходимо заряжать статикой, для этого служат зарядные устройства ЗД-5 и ЗД-6 (“коробочки” на фото), без них “карандаш” совершенно бесполезен. Да и с ними в реальной жизни такую штуку нигде не применить, только если сдать пару ящиков “карандашей” на лом металла. И да, продают комплект из 10 ИД-1, футляра и ЗД-5 за 75–185 BYN. Комплект из 5 ИД-24, футляра и зарядного — 75 BYN.

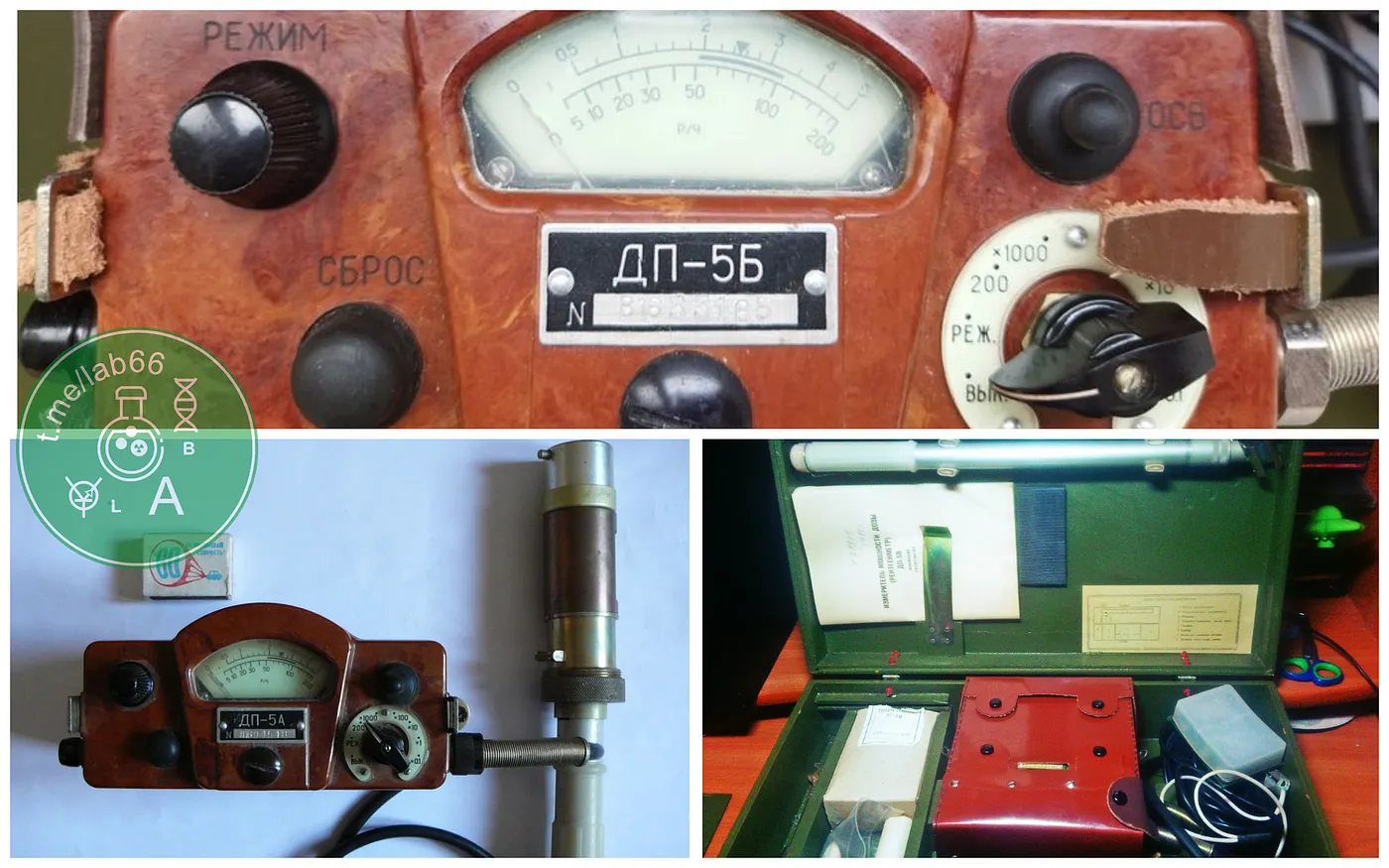

Еще одно наследие вечно воинствующего советского союза — это “дубовые” дозиметры ДП-5. Цена варьируется от 50 до 100 BYN.

Все ДП-5 имеют на борту привычный счетчик на СБМ-20, очень часто неживой, про прошествии лет. Хотя очень редкий вариант с буквой М (ДП-5М) имел на борту торцевой счетчик Гейгера-Мюллера СИ-15БГ. Так что советское наследие пригодится либо для антуража при сьемке клипа, либо чтобы использовать деревянный транспортировочный чемодан для чего-то. Здесь кстати отмечу, что в состав дозиметров ДП-5 входит контрольный источник бета-излучения Б-8 (Sr-90 + Y-90, “жарит” на 300 мР/ч). У приборов ДП-5А и ДП-5Б он находится на крышке футляра под защитной пластинкой, а в приборе ДП-5В — внутри блока детектирования. Изначально этот источник предназначался только для проверки работоспособности прибора, и никаких метрологических характеристик он не обеспечивает.

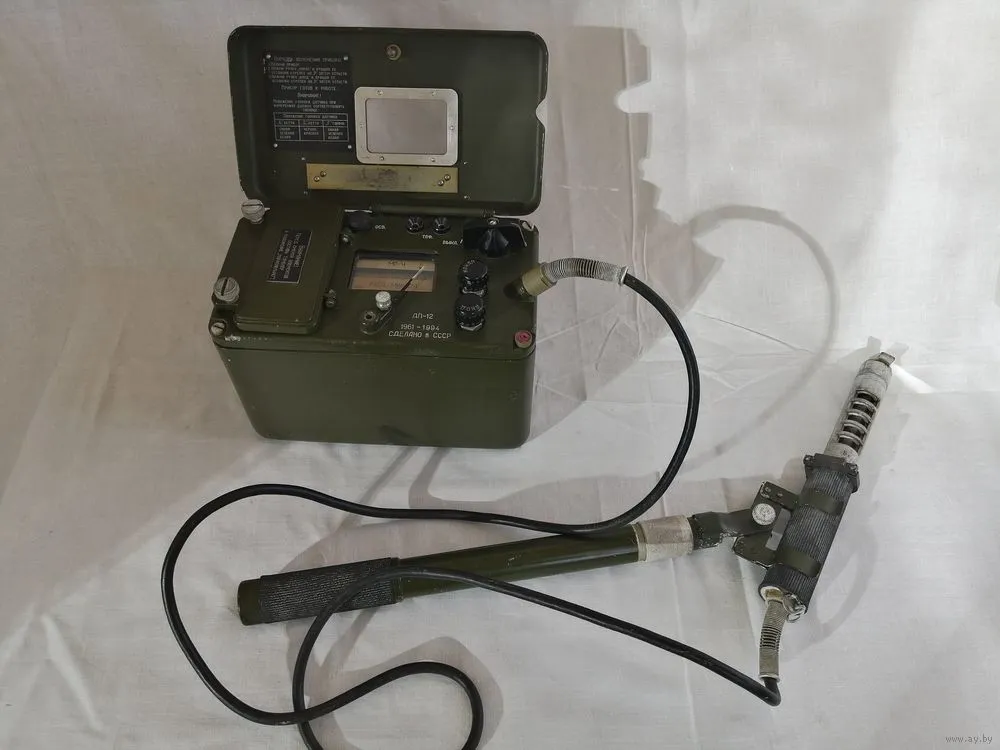

Сюда же можно отнести и вот такую бандуру ДП-12 — счетчик СТС-5. Цена 75 BYN

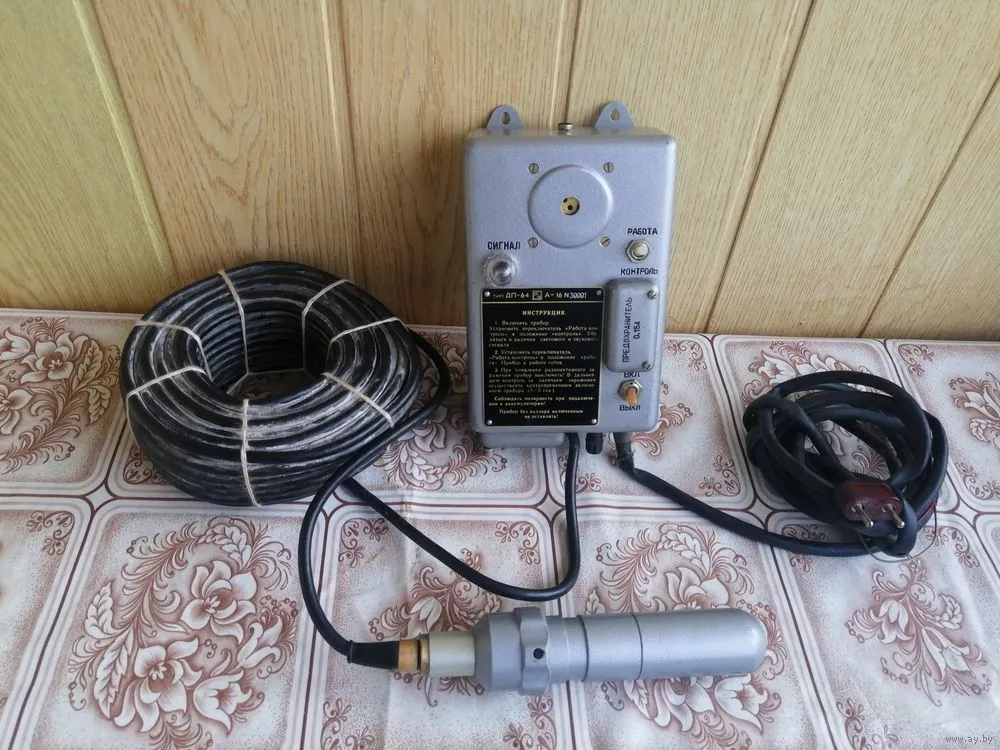

Еще один “корч” — это т.н. стационарный дозиметр ДП-64 за 110 BYN. Как и все предыдущие, дозиметр “дубовый”, порог чувствительности начинается со 100 мР/ч (не микро!).

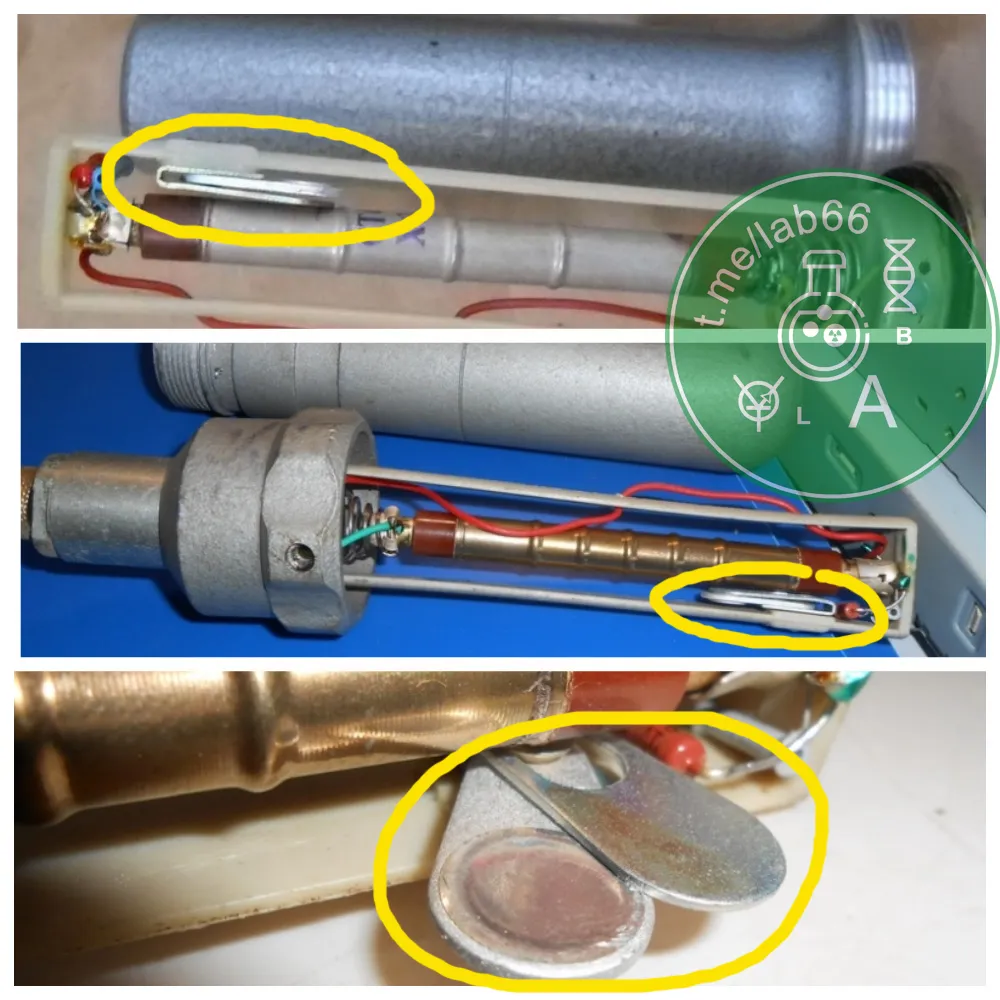

Самое интересное, что здесь в щупе, рядом с трубкой СБМ-20 находится контрольный источник Б-8 (Sr-90 + Y-90, активность до 300 мР/ч). На картинке обведено желтым:

Обилие такого барахла на вторичном рынке объясняется тем, что армия начала освобождать склады от откровенного хлама. И пытаются нажиться на радиофобии. Посудите сами, цена таким девайсам при сдаче на лом — пара-тройка долларов, на рынке устройства продаются на 100–200 BYN.

Отдельно стоить отметить и такую вещь в военных поделках, как “просевшие” радиодетали — электролитические конденсаторы выходят из строя почти в 99% случаев (от длительного и, зачастую, неправильного хранения). Ну и сами видите, агрегаты большие, тяжелые и их неудобно таскать с собой, ожидая того самого ядерного взрыва, который упомянутые дозиметры смогут зафиксировать. Про радон и т.п. околофоновые значение можете забыть. К упомянутым выше устройствам можно отнести и ДП-1 (знамениты своими контрольными источниками на базе Со-60, которые фонят “как графит от РБМК” — под 500 Р/ч), ДП-2, ДП-3Б, ДП-4, ДП-11, ДП-12, ДП-62.

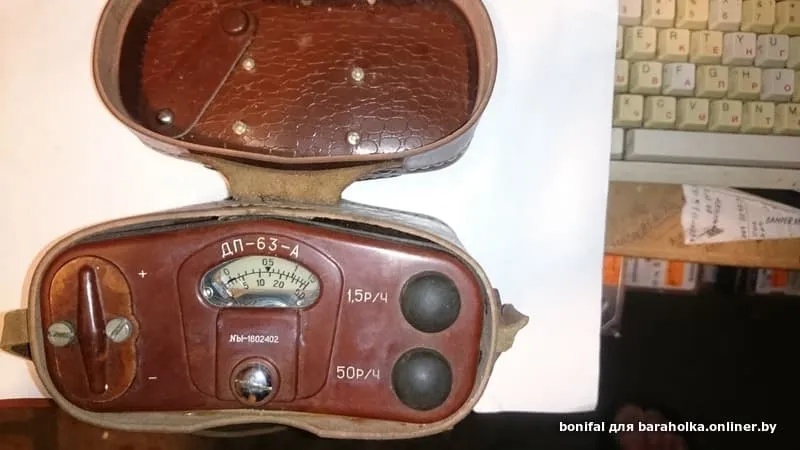

Отдельно стоит ДП-63, который мало что радиацию не измерит, а еще ко всему ее источником обеспечит, ибо обладает шкалой с радиевым светонакопительным составом (СПД), опять рекомендую читать про “радиевых девушек” (в статье на хабре или в тг-заметке). И такая штучка тоже есть, да еще и за 100 BYN. Главный источник радон в вашем доме…

Прим. такую штуку и утилизировать нужно правильно, чтобы не нахватать легкими горячих частиц. Радий-с…

На этом с наследием холодной войны покончено (по крайней мере на декабрь 2021, вполне возможно что уже в январе 2022 военторг вывалит новые тонны барахла других марок). Теперь переходим к дозиметрам поздних 1980-х — ранних 1990-х. Многие из них появились после аварии на ЧАЭС и чаще всего это были дозиметры-сигнализаторы. Общей чертой у большинства изделий можно считать использование одного-двух счетчиков типа СБМ-20, зачастую со встроенным несъемным энергокомпенсирующим экраном, Таким прибором можно только определить какой-то достаточно радиоактивный предмет и очень приблизительно оценить уровень его радиоактивности. Про время определения дипломатично не упоминаю.

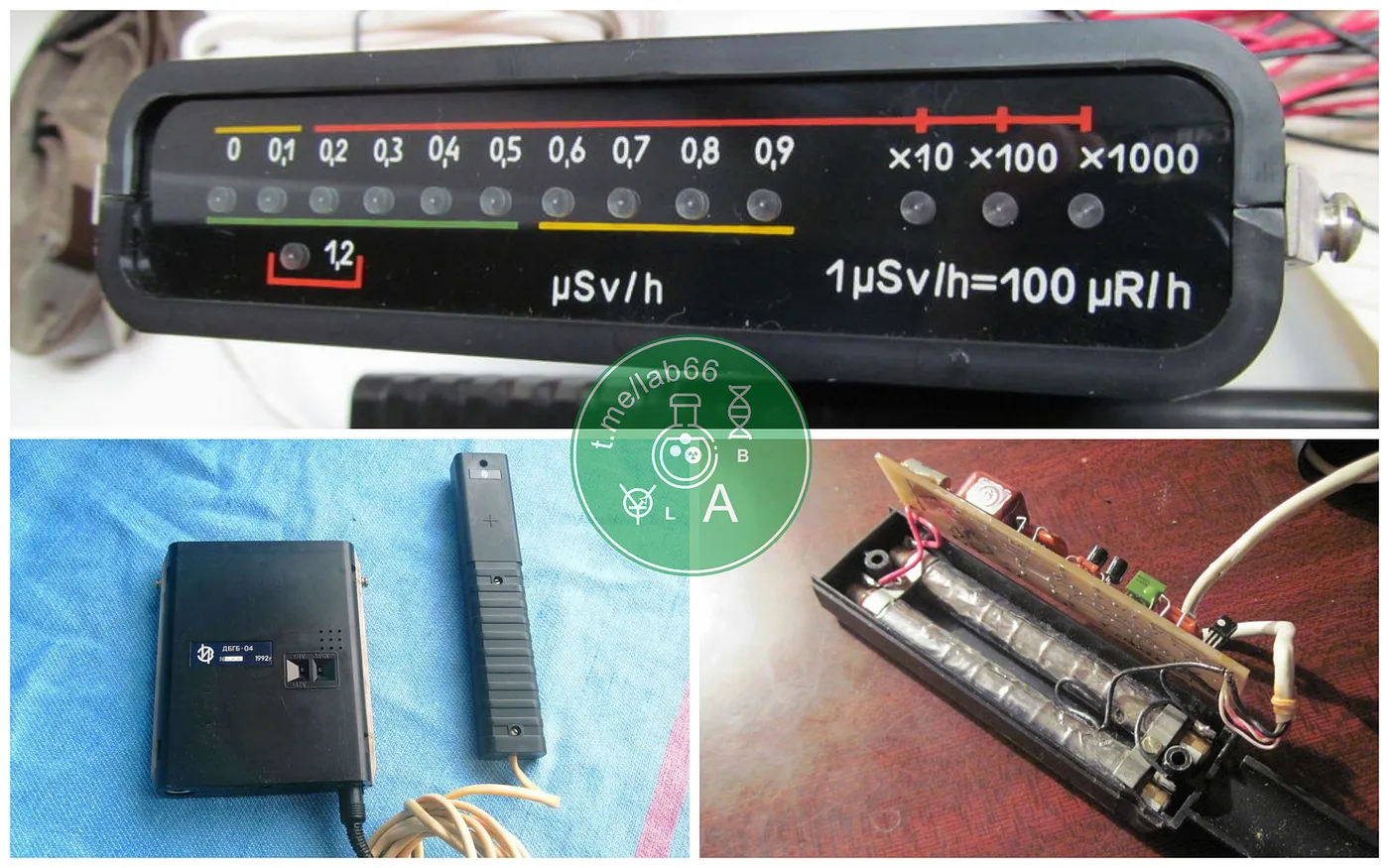

Первое на что я натолкнулся был т.н. “автомобильный дозиметр” ДБГБ-04. Цена 80–110 BYN

Внутри два счетчика СТС-5 или СБМ-20. Дозиметр сигнализирует о превышении мощности дозы с помощью лампочек. Абсолютно бесполезное, жутко медленное устройство, гораздо эффективнее уже прилепить снаружи автомобиля выносной щуп от ДП-5. Ну и внешний вид, конечно же, подразумевает установку в что-то вроде УАЗ/Москвич/Жигули, в Tesla это поделие воткнуть будет тяжело.

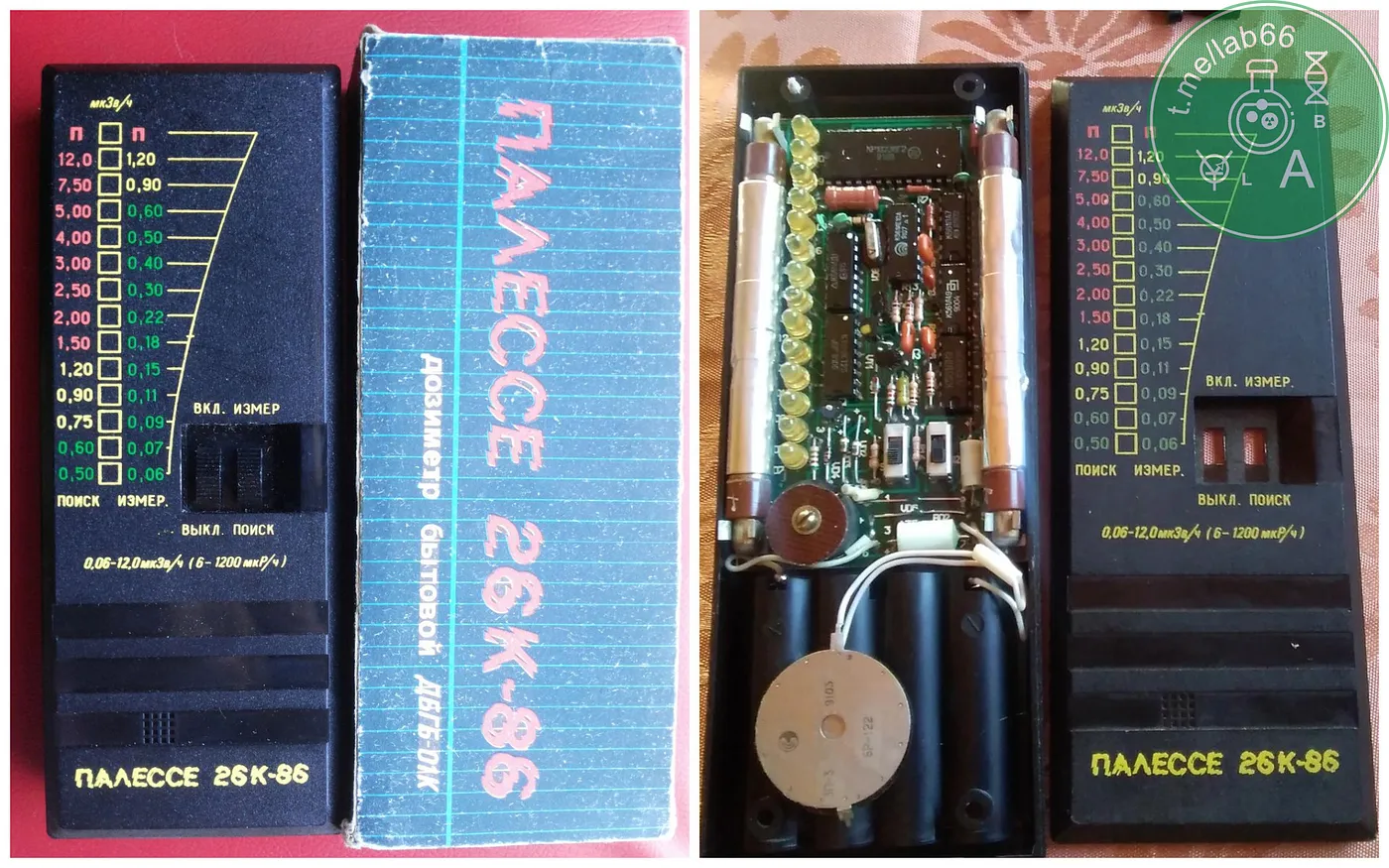

Близким функционалом обладает и найденный на барахолке дозиметр Палессе 26К-86. Цена 50–100 BYN

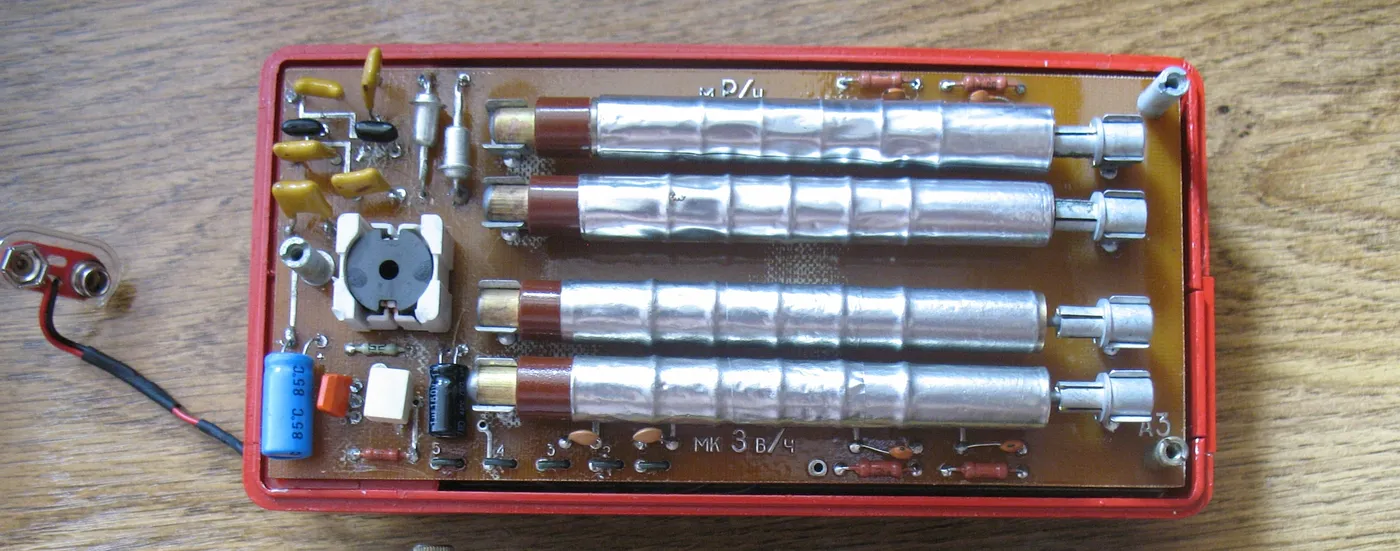

Тоже два счетчика СТС-6/СБМ-20 и светодиодная/звуковая индикация (плюс четыре АА батарейки чтобы это все питать). Примитивный сигнализатор, стоимость которого равна стоимости счетчиков в нем. Важно! Покупка “рабочего по словам продавца” дозиметра не равно покупке двух рабочих счетчиков. Трубки живут недолго, многие давно выработали свой ресурс. Это настоящая проблема для “искателей дешевого дозиметра”. Как-то мне довелось оценивать работоспособность примерно 50 счетчиков СБМ-20 (из дозиметров “Мастер-1”, кстати). Живых оказалось 14 штук…Методика проверки частично описана в статье Дозиметр для Серёжи. Часть II. «столетние трубки» vs мирный атом.

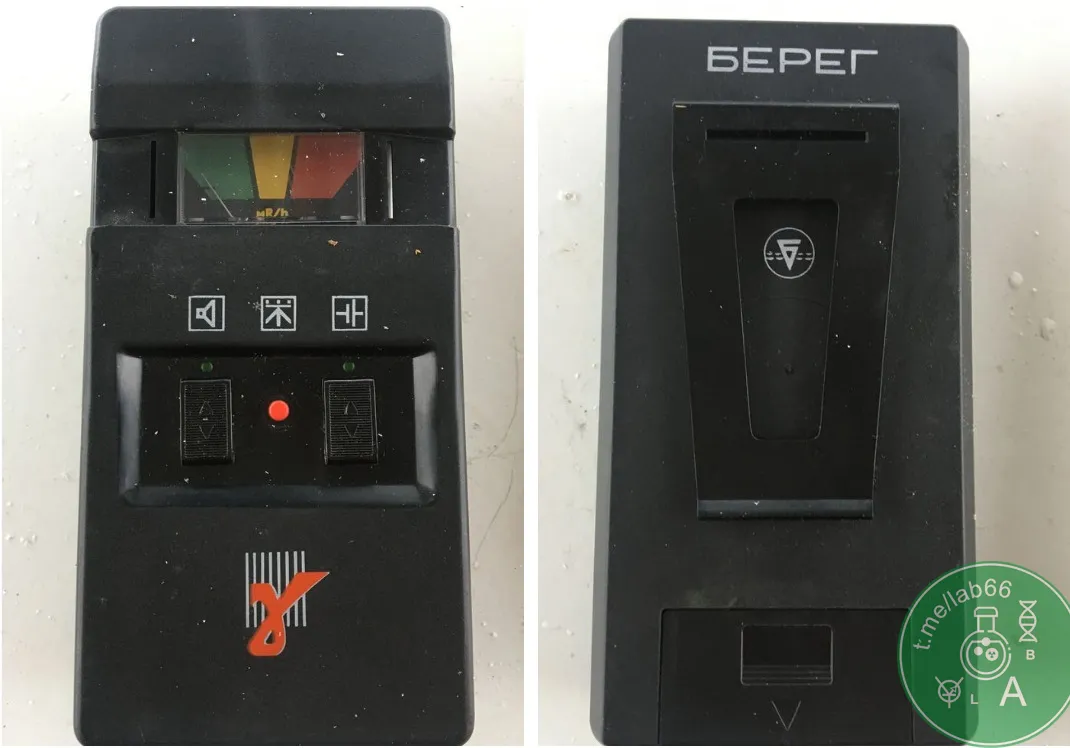

В эту же группу “стоимость=стоимости трубки СБМ-20” можно отнести и такие приборы как ДРГБ-01 Сигнал, ДБГБ-01У Фон, Кипарис, ИРА-1, Регул ИИИ-1, ГРИФ-1, ДБГ-04А, ИРИС, шагомер Полынь-101. Или вот например, поделие с названием “Берег”. Продавец в объявлении даже не удосужился написать название, сделал все максимально понятно — “Оригинальный советский дозиметр. Бытовой. в упаковке по-родне”. Цена притом 79 BYN

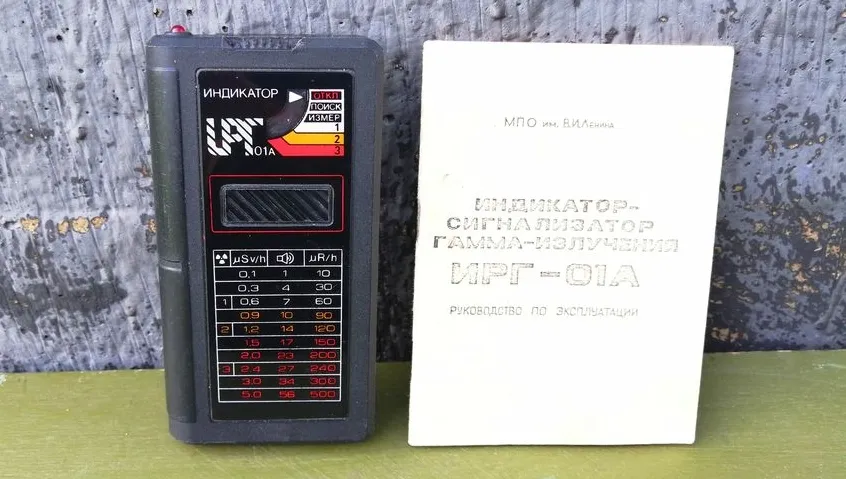

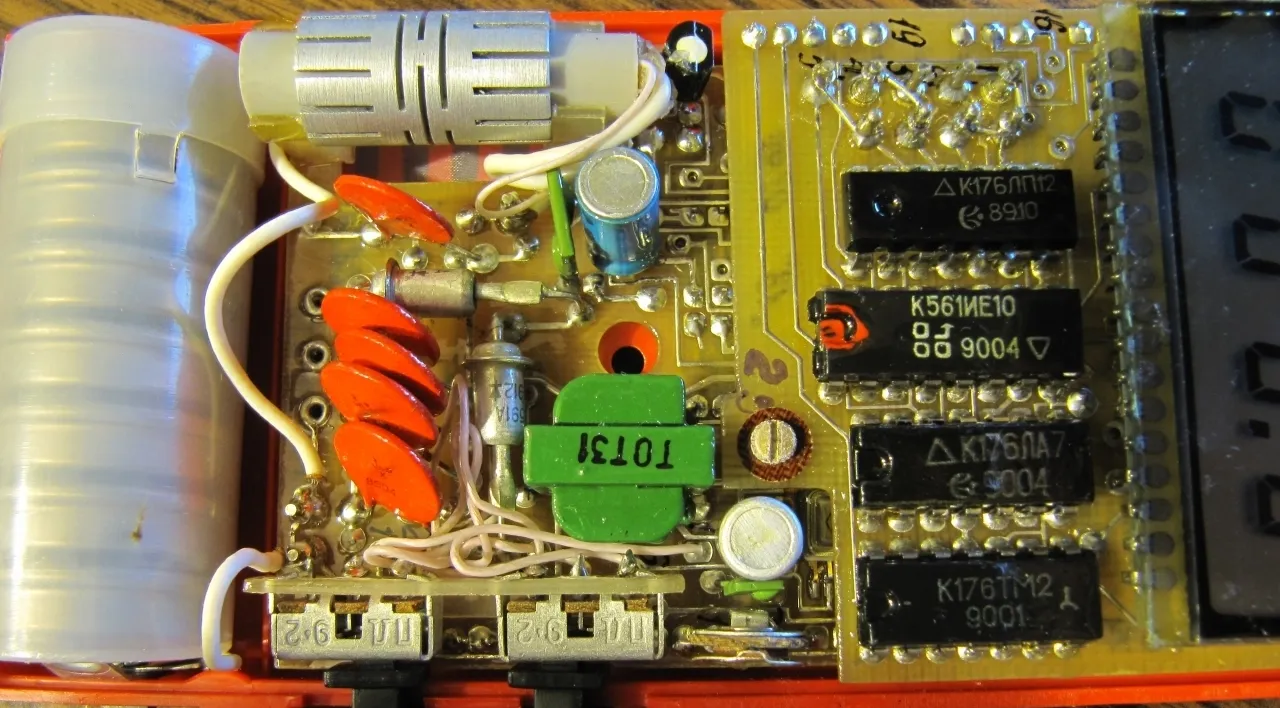

Недалеко ушли от “светодиодной индикации” и поделки с экранами. Причем зачастую получив экран для вывода цифр дозиметр терял один счетчик (счетчик дороже экрана). На барахолке нашелся например ИРГ-01А — на борту один СБМ-20/СТС-5 и пьезодинамик. Цена 50–85 BYN.

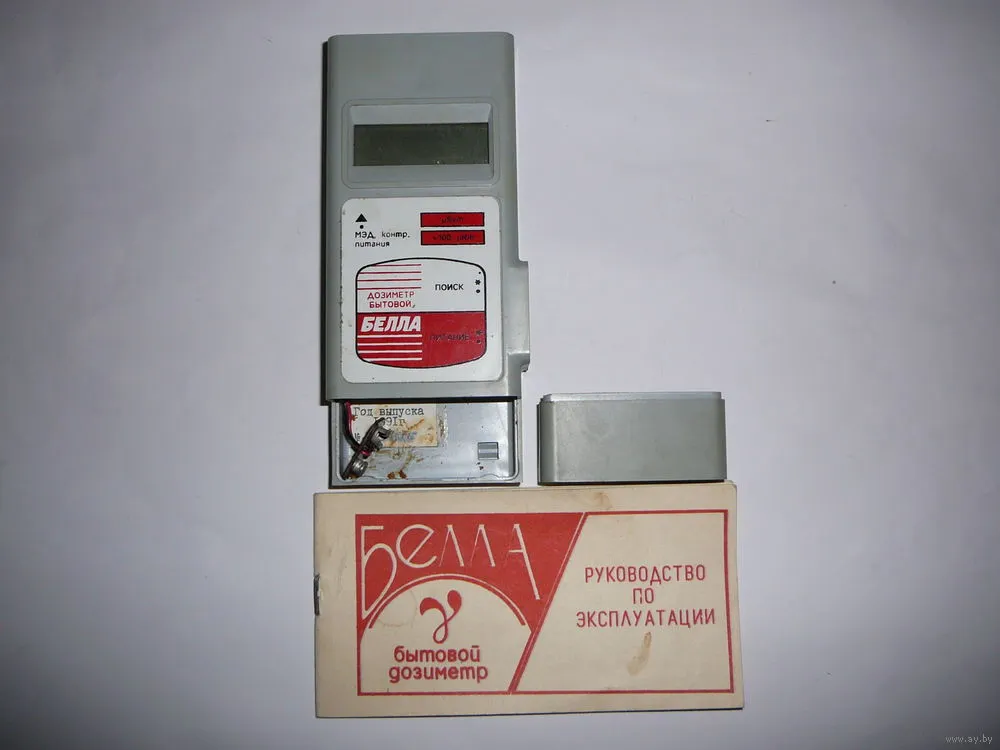

Сюда же относится и довольно распространенная в Беларуси “Белла”. Один счетчик, довольно простая схемотехника. Цена 35–85 BYN

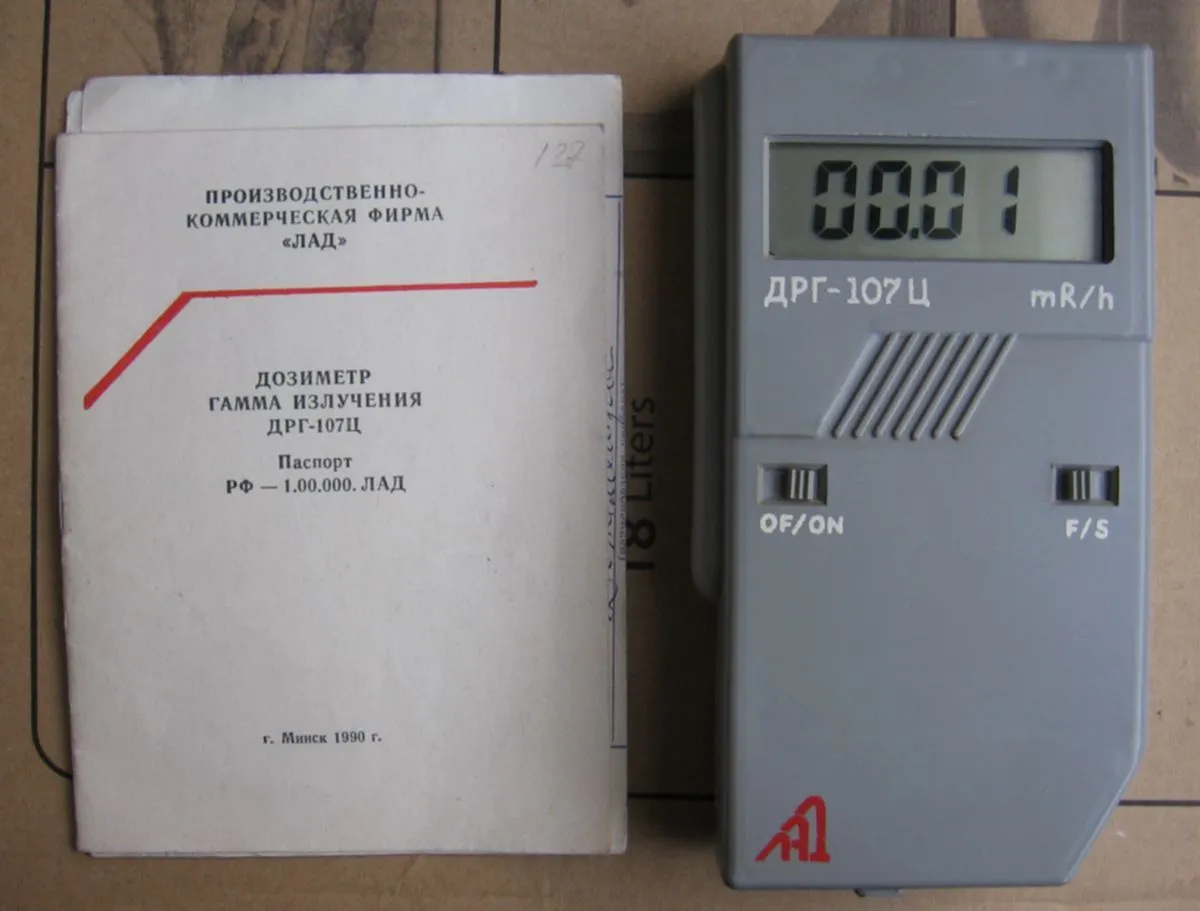

Есть еще и непонятная штука 1990 года под маркой ДРГ-107Ц. Цена 35 BYN. Что там — не известно, но думаю счетчик СБМ-20 должен быть, рабочий/не рабочий — “а разве это важно? бойцом будь за мир отважным!” (С)

Усовершенствованной моделью всех предыдущих приборов можно (?) считать дозиметр РКС-104. Цена 110 BYN

Рискну предположить, что это предок дозиметра РКСБ-104 про который я писал (заметка Если захотелось дозиметр). Или какой-то “конверсионный” вариант. Уж очень похож по корпусу.

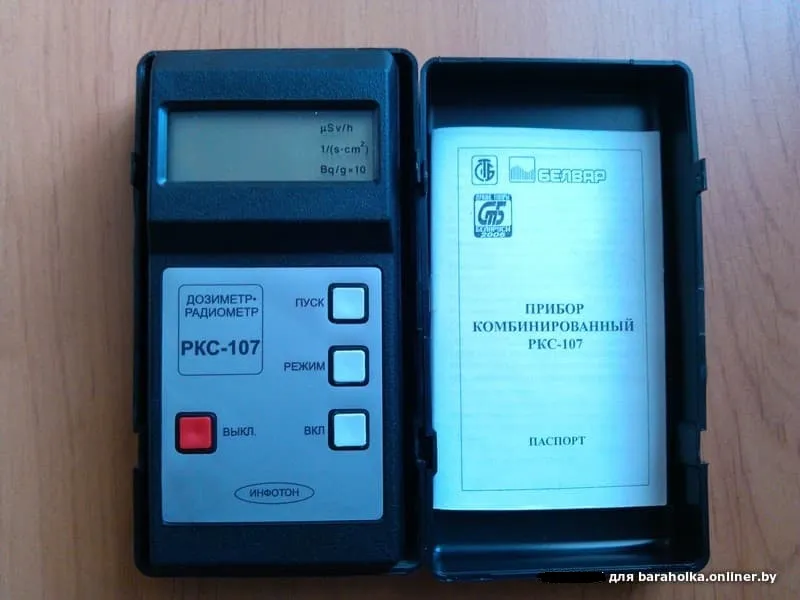

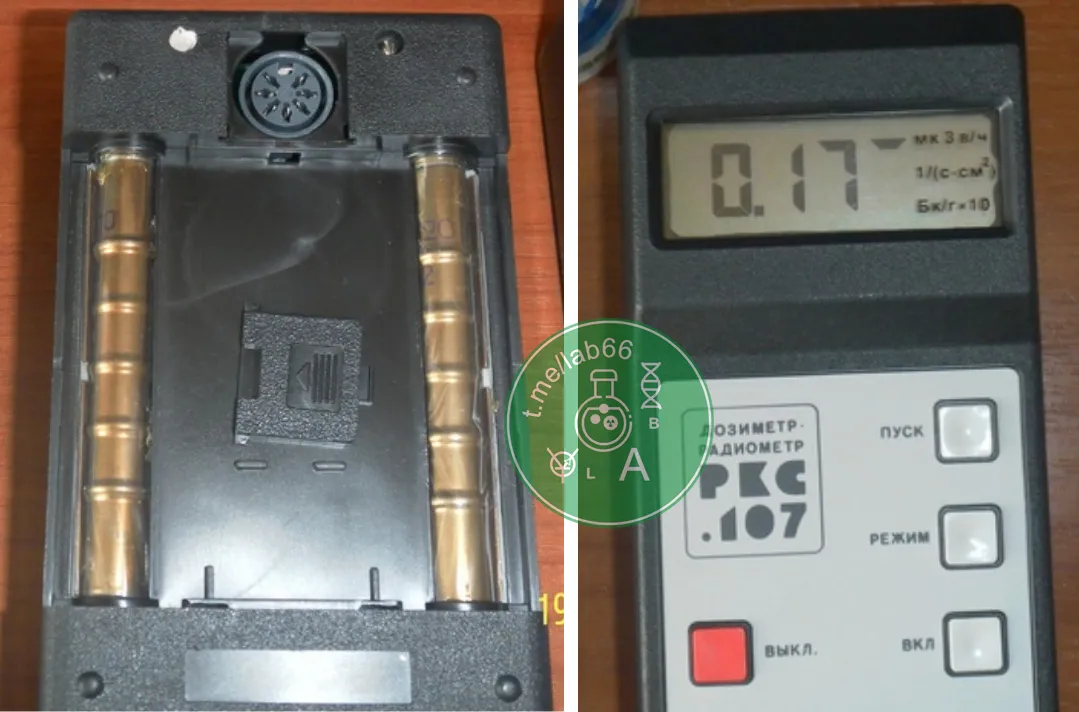

Есть и логическое развитие РКС-107. Цена (внимание!) — 290 BYN. Как написал сам продавец — “жизненно необходим занимающимся строительством”. Лепит эту штучку “завод СВТ”, новый стоит порядка 600 BYN. По сути же — как и не было 35 лет после аварии на ЧАЭС, все так же продолжают клепать старый добрый РКСБ-104 на двух СБМ-20 (даже разъем для внешнего датчика сохранили).

Честно говоря даже немного обидно за беларуский дозиметро-пром.

Особенно учитывая “что творили беларусы” в 1990-х, см. статью Дозиметр для Серёжи. Часть I. Polimaster — Охотники за нуклидом, и зная вот про это. Видимо все толковое давно в частных фирмах. С другой стороны, возникает вопрос к богоделам этого “завода СВТ”. Ну ОК, лепите вы 40 лет одно и то же по старым чертежам, как будто и не было того прогресса. Ну так сделайте то, за чем гоняется каждый второй человек, решившийся на покупку РКСБ-104, сделайте свинцовый домик БДУС. Продавайте отдельно в конце концов. Хотя о чем я, в инструкции к прибору за 600 BYN не ни слова ни про выход на внешний датчик, ни про схему подключения. Не удивлюсь если там вообще никто не знает что это такое и зачем нужно.

В завершении переходим к “тяжелой артиллерии” — дозиметрам которые все так же не подходят для 99% бытовых задач, но при этом все равно являются интересными приборами (=их цену можно хоть как-то себе объяснить).

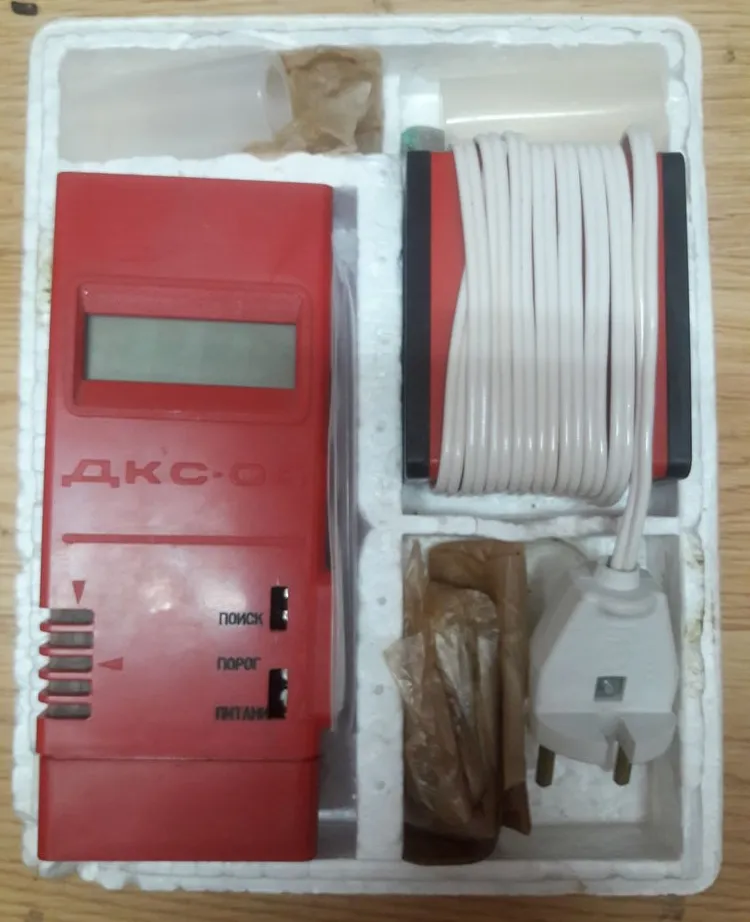

Первым у нас дозиметр ДКС-04. Цена 100 BYN. В инструкции к нему написано следующее:

Дозиметр ДКС-04 предназначен для обнаружения и оценки плотности потока тепловых нейтронов, рентгеновского, гамма и жесткого бета-излучений. Дозиметр применяется для индивидуального радиационного контроля в лабораториях научно-исследовательских институтов и на различных предприятиях при работах связанных с ионизирующим излучением.

Этот прибор чувствителен начиная с 0,1мр/ч (100мк/ч) и соответственно при нормальном и даже повышенном в 10 раз фоне будут нули (=абсолютно бесполезен в быту). Но зато ж тепловые нейтроны (которые обыватель, к счастью, не увидит почти никогда). Сразу возникает вопрос, а что же там внутри. А внутри уже не привычный для большинства описанных ранее дозиметров счетчик СБМ-20, а маленький счетчик СБМ-21. На фотографии он спрятан за металлическим экраном с прорезью.

Для тех кому интересно, за счет чего происходит детекция нейтронов. Происходит она за счет того самого “экрана с прорезями”, который сделан из кадмия. При столкновении с ядром кадмия замедленный нейтрон выбивает гамма квант, который затем детектируется счетчиком СБМ-21. Основной вклад здесь вносит изотоп кадмий-113 (12.3% в естественной смеси изотопов), для которого две основные энергии это 299 кэВ и 316 кэВ. Это счетчик зафиксировать способен.

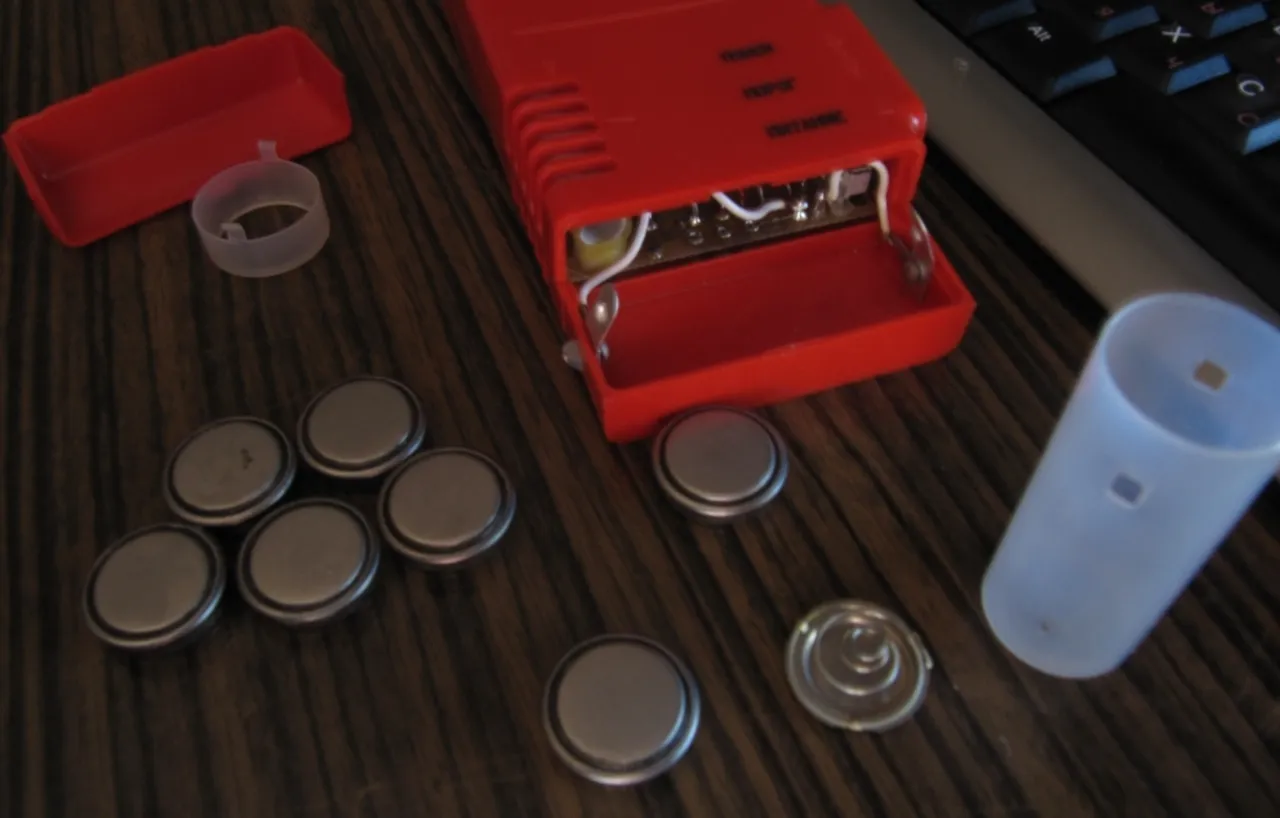

Вторая особенность дозиметра в том, что он по умолчанию работает от 6 аккумуляторных батарей типа Д-0,1, возможно кто-то их видел в детстве:

К счастью у дозиметра есть дополнительный отсек для установки элемента типа Крона. С этим отсеком связан тот факт, что в 1989 году в Припяти исследователи в этот отсек помещали слюдяной датчик СБТ-11 (см. статью Торцевые слюдяные детекторы радиации. FAQ) и небольшую схемку, чем превращали прибор ещё и в бета-радиометр для оценки поверхностного загрязнения. В общем интересный для коллекционера прибор, или для того, кому нужен кусок кадмия (для кадмирования например?).

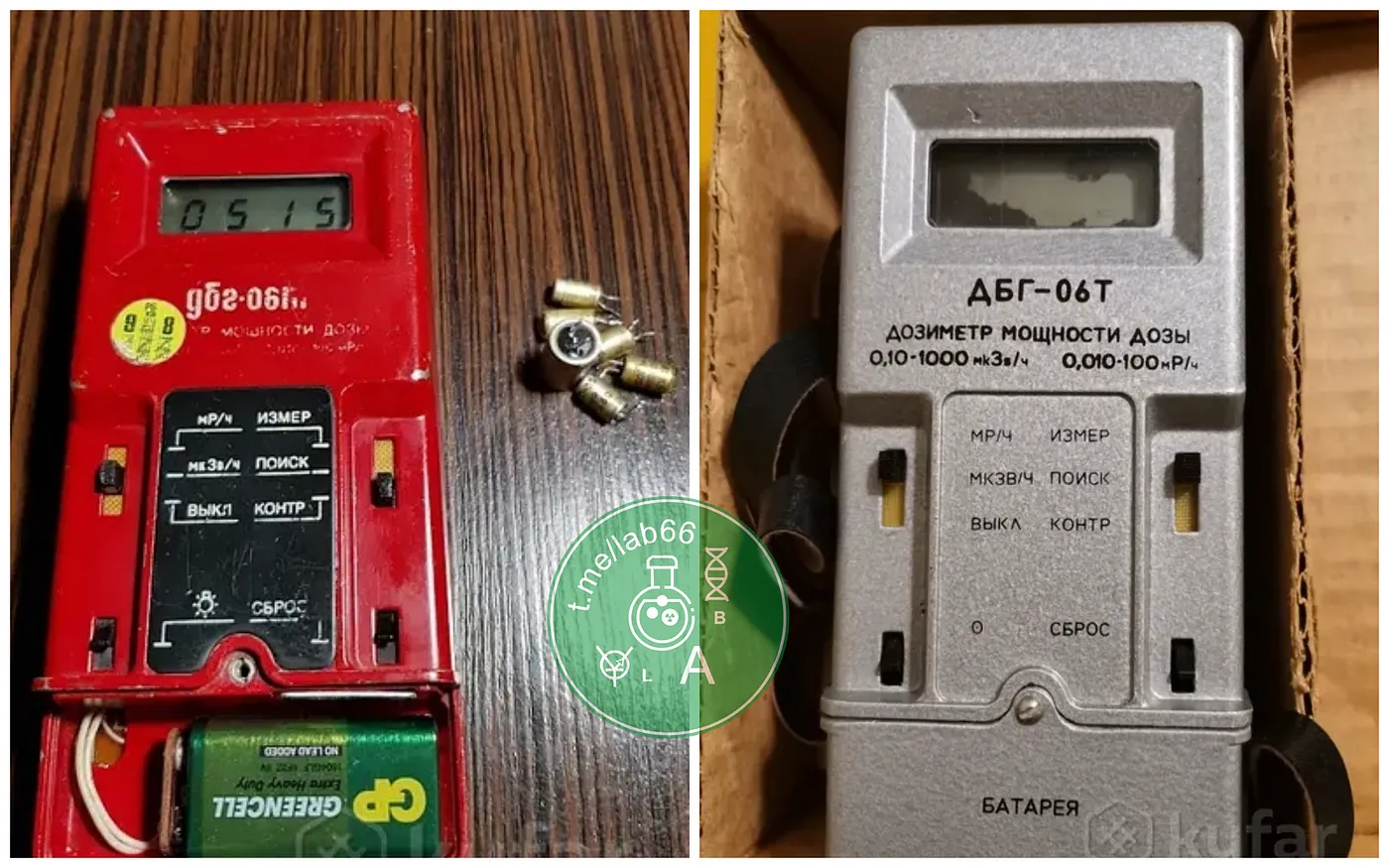

Следующий лот дозиметр ДБГ-06Т. Цена 180 BYN. Ну вот это уже что-то поближе к моим “ретро-любимцам” (статья Мнение о дозиметрах (“чего покупать-то?!”). Несмотря на непрезентабельный внешний вид, можно торговаться до “психологической цены” в 40$ и ниже и брать (если не страшны габариты и вес).

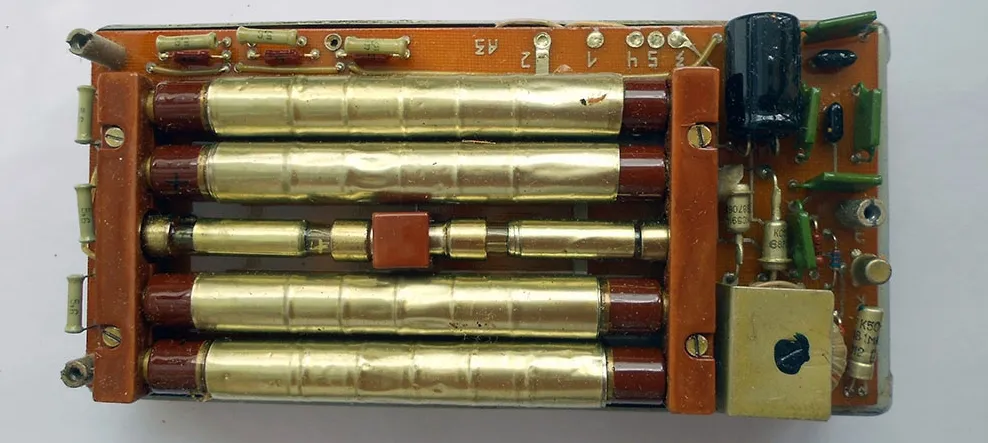

На борту у прибора 4 штуки СБМ-20. Но не стоит обольщаться. Все 4 датчика в измерениях сразу не задействуются ибо подключены они парами по два датчика. Пары эти работают в зависимости от положения переключателя единиц измерения (мР/ч или мкЗв/ч). Включаешь тумблер в положение “мкЗв/ч” — включается одна пара датчиков, включаешь “мР/час” — другая пара датчиков. Такое вот непонятное расточительство счетчиков.

Прибор скорее производственный, чем бытовой. Герметичный алюминиевый корпус, высокий предел измерений — все это важно для того, кто работает на АЭС, но жителю города совершенно ни к чему (особенно за 180 BYN). Капитальный корпус почти полностью экранирует бета-излучение (и датчики обернуты энергокомпенсирующей фольгой), поэтому только гамма-излучение. Но довольно точные измерения. Позднее, кстати, появился немного модифицированный прибор, чувствительный и к бета-частицам — это МКС-151. В целом этот дозиметр — еще один “артефакт пост-1986 эпохи”. Прибор тяжелый, медленно считает (=в поисковом режиме нулевой эффект). Звуковой сигнализации и порогов тоже нет. В общем — для коллекционера может и подойдет, остальным — увы.

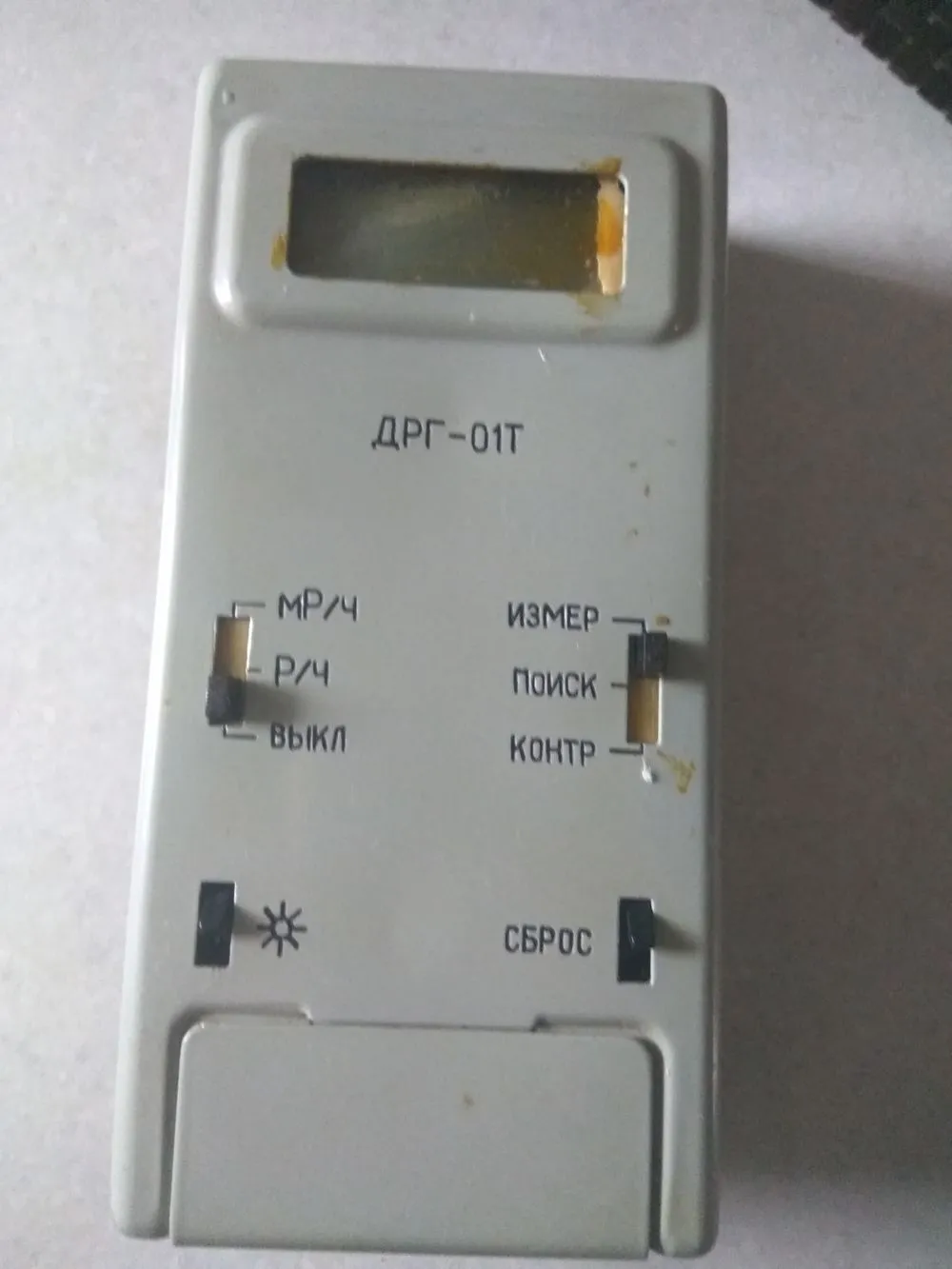

Еще один агрегат подобного “коллекционного” толка — это дозиметр ДРГ-01Т по цене 100 BYN.

Многие интересующиеся темой аварии на ЧАЭС помнят рассказы о том, что имеющиеся на станции дозиметры зашкаливали после взрыва (те самые вездесущие армейские ДП-5 и иже с ними). Так вот под эту задачу был спроектирован и выпущен прибор ДРГ-01Т, который был способен измерять мощности дозы вплоть до сотни Рентген (начиная с “обывательски бесполезных” 0,1мР/ч). Добиться этого удалось скомбинировав 4 счетчика СБМ-20 и два стеклянных счетчика СИ-34Г (в центре). Именно за счет СИ-34Г достигается расширение дипазона измерений до десятков Рентген, в обычной жизни эти счетчики абсолютно невостребованны и стоят гораздо дешевле СБМ-20.

Как и в случае с РКС-107 в из века 20 в век 21 перекочевал и этот прибор, получил он название ДРГ-01Т1. Элементная база та же, схемотехника и эргономика тоже (и 0,5 кг веса бонусом, как и не было тех 35 лет). Разница только в дичайшей цене за новодел. Отдельно стоит отметить и то, что из-за крепления счетчиков прибор боится падений и ударов. Прибор медленный, даже при высоких мощностях дозы (на которые он якобы и рассчитан). За 30 и более секунд, которые этот прибор будет считать пару рентген, можно получить экспозиции, которой хватит на всю оставшуюся жизнь. Ну и по рассказам коллекционеров, приборы вроде ДРГ-01Т (и ДБГ-06 кстати) часто неисправны из-за выхода из строя микросхем-счётчиков под воздействием естественного “радонового” фона (вот вам и старая элементная база). Так что можно представить как эти “корчИ” будут вести себя в условиях сильных полей можно представить. В общем диагноз: только коллекционеру, да и то, не всякому…

На этом моменте дозиметров на беларуских барахолках больше не осталось и придется писать выводы. А они не особо утешительные.

Беларуский вторичный рынок дозиметров — это либо “копеечные поделки-показомеры”, либо суровые приборы для сотрудников АЭС. И все это примерно за одну и ту же стоимость в 100 +/- BYN. Такое впечатление, что в массовом сознании слово “дозиметр” — синоним 100 BYN :) Хотя за эти самые 100 BYN можно купить, и “елочные игрушки” аля “Берег” или “Полесье”, и радиоактивный ДП-63 или ДП-5В с контрольным источником Б-8, дающим под 300 мР/ч, и даже “ловца тепловых нейтронов” с куском кадмия внутри вроде ДКС-04. “все данные чтобы любить, все данные чтобы летать” (С), нет только более или менее современных дозиметров, которые можно было бы с легким сердцем применять в быту. Смотрите на украинские и российские барахолки друзья, других вариантов нет. Что искать? А лучше что-нибудь из описанного вот в этой заметке.

Еще раз напомню: “в ссср было лучше” в случае дозиметров не то что не работает от слова вообще, а носит противоположный характер. Плохая элементная база, деградация деталей со временем, вес, функционал близкий к нулю и проч — вот все то, что вы получите от “советского дозиметра”. Современные отечественные устройства превосходят “наследие прошлого” почти по всем параметрам, хотя детекторы, как правило, на борту несут все те же — СБМ-20. Почему отечественные курсивом. А потому что здесь, на удивление, пост-СССР территории держат лидерство, китаец не может угнаться. Поэтому с легкостью говорю “нужен дозиметр — забудьте про aliexpress”.

В качестве постскриптуама. Беглым поиском на avito.ru я нашел например несколько дозиметров Терра МКС-05 за ~100 BYN, дозиметр МКС-01СА1М за 68 BYN, кучу Радексов РД1503+ за 50–80 BYN. Сравнимые цены и на барахолках Украины. Приведенные экземпляры конечно не самое-самое лучшее (про самое-самое см. Мнение о дозиметрах (“чего покупать-то?!”), но в целом для бытовых нужд обычного человека превосходят ВСЕ описанные в статье ретро-устройства.

Все вопросы связанные с дозиметрией, приборным парком, радиацией, радоном и т.п. — задаем в тг-канале LAB-66 или ищем автора на Patreon.
