十年磨一剑,吉利雷神智擎Hi.X高效发动机的奥秘
May 29th, 2022

最近吉利雷神技术的两款产品陆陆续续上市了,吉利星越L和吉利帝豪L,雷神 Hi-X 混动专用发动机DHT15也被评为2021年中国心十佳发动机。其技术参数上,尤其是43.32%的热效率,3.8L/100km亏电油耗的表现,引起了很多消费者的质疑。这款发动机到底如何?有什么高大上的技术?热效率真的假的?

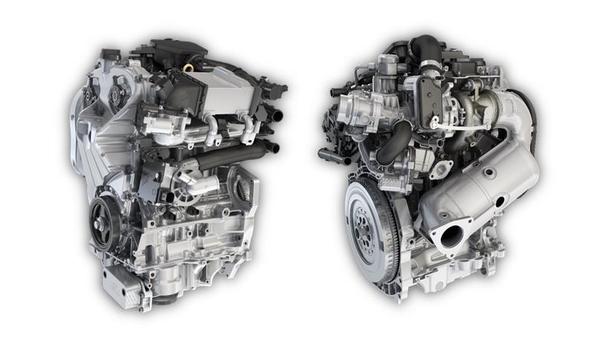

图 吉利雷神智擎Hi•X1.5TD DHE15混动专用发动机

下面我从专业的角度给大家做个解析,部分资料获取不易,喜欢的点赞加关注哈。

1 DHT15账面参数在行业的水平?

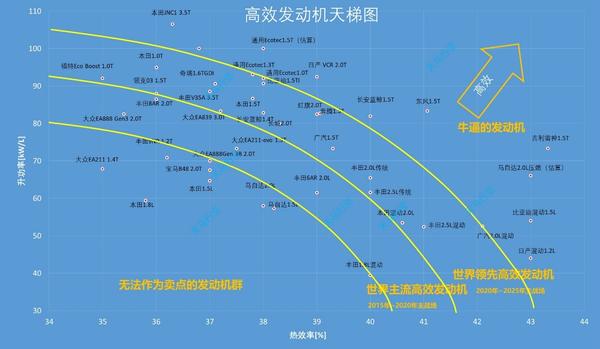

先拉一下数据,图片是我整理的发动机天梯图,从图中可以看出,吉利雷神1.5T的热效率43.32%,功率110kW,升功率73.3kW/L。由于发动机升功率和热效率是矛盾体,可以简单的理解为,在满足国6B排放前提下,升功率+热效率越高越厉害。

吉利雷神这个技术指标远远高于目前市面上的近乎所有发动机,说明其技术指标非常强悍。当然,由于国内外验证机构不一样,测试方法不一样,热效率的评价标准可能不一样。因此就算同平台对比,相比国内其他车企送去华诚验证中心,吉利的指标也是最高的,因此获得21年十佳发动机确实实至名归。

PS:关于华诚验证中心的可信度这里就不吐槽了。

2 DHT15技术参数是什么?

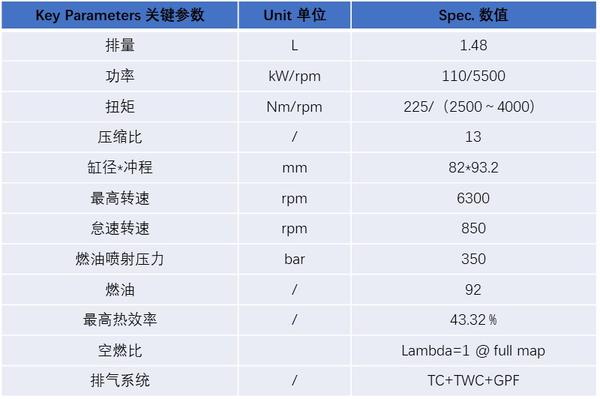

由于目前市面上对这款发动机的参数非常罕见,我尽可能从一些媒体和报告收集到关于这款发动机的技术参数,对于一款涡轮增压发动机来说,压缩比做到了13:1,并且是混动专用发动机,因此不考虑极限性能,全域都没有采用加浓喷射,虽然采用了350bar高压直喷,但排气系统依然有GPF应对颗粒物。

但是就这个缸径、冲程和压缩比下,在没有采用稀薄燃烧情况下,我觉得热效率想做到43.32%是极端困难的,后面会解析还有哪些技术帮助热效率。

3 DHT15最高热效率在哪里?

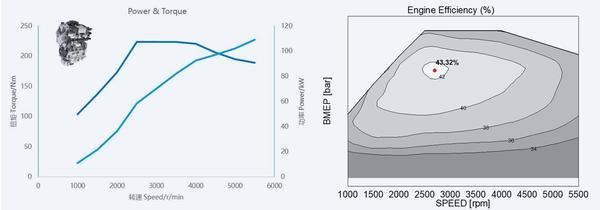

下图是吉利的官图,可以看到最高功率110kW,扭矩225Nm,扭矩平台比较窄,这种设计取向应该是调整了进排气系统,压榨最高效率点。从热效率图中,我估算了一下43.32%处的扭矩为147Nm,转速为2750rpm,核算下来发动机功率为42kW,这个工况点是大家日常驾驶无论如何使用不上的(日常120km/h巡航发动机功率大概25-30kW左右),不过作为混动充电的工况是没有问题的。

4 DHT15rexi热效率怎么来的?

4.1 高效燃烧模型

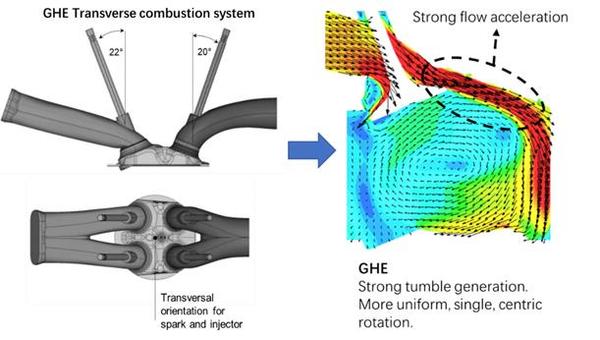

一个高效发动机必然要对燃烧模型进行革新,而燃烧速度是决定燃烧能量释放的关键因素之一,就像同等化学能的火药,放在空气中慢慢燃烧往往危害不大,但做成炸药让其瞬间剧烈爆炸危害甚大,燃烧速度越快,其能量释放越集中,效率越高。对此,吉利DHE 15采用了“Aeolus(爱洛斯)驭风”燃烧系统,设计了“鸭嘴”式大倾角气道、“鼻型”开放式挤流设计,产生澎湃的进气滚流,利用配合精巧的Mask燃烧室调节气流方向,提高了滚流比(据说相比原型机提高80%),促进了气体在燃烧室的流动,利用120MJ超高能点火能量和350bar高压燃油喷射系统,从而在点火时能够形成快速层流火焰,一方面提高了燃烧速度,一方面也提高了不同工况下极限燃烧等容度,最大范围利用米勒循环,从而最大限度提高发动机热效率,并扩大高效经济区间。

4.2 提高压缩比和比热比

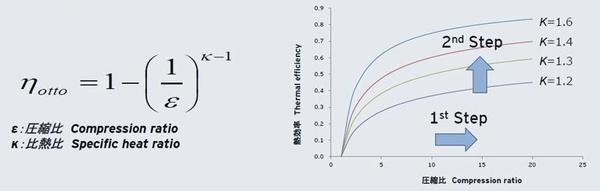

有了一个好的燃烧模型,如果想进一步提高热效率,就要从理论着手,比如下图,奥托循环的理论热效率公式如左边所示,其具体曲线如右边所示,提高热效率的理论关键在两点:压缩比、比热比。

吉利DHE 15压缩比为13:1,算是一款压缩比比较高的涡轮增压发动机,但是为了确保升功率和市场92号汽油适应性,并没有一味的压榨压缩比,而是在比热比上做文章,采用了低压废气再循环(LP-EGR)+水冷中冷器(W-CAC)技术,极大降低了燃烧温度,提高了比热比,从而改善燃烧系统的效率。

PS:这个技术算是目前行业提高热效率的大杀器,吉利这款发动机应该算是最早量产的案例,后续其他车企应该会跟上。

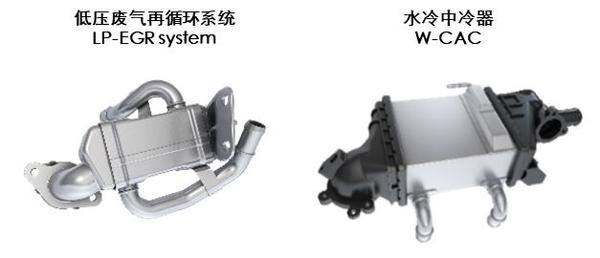

图 低压废气再循环系统+水冷中冷器

低压废气再循环系统必然要匹配相应的控制策略,吉利DHE 15发动机对该系统设计了全系统&全工况&全场景的拓展保护策略、DC(Double Circuit)极限精准延时预测闭环控制策略、CIRPS冷凝模型风险主动抑制保护策略、极限EGR率闭环精度偏差反馈策略。

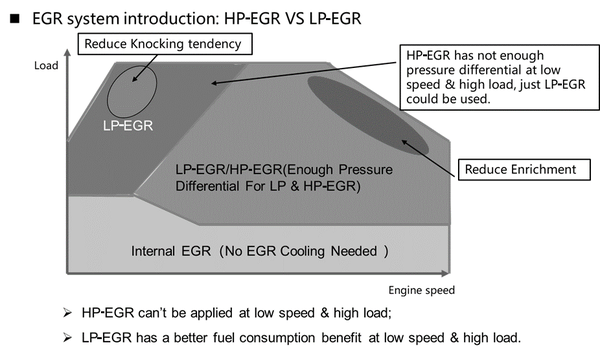

具体来说,在低负荷区域,采用内部EGR,主要依靠气门重叠角,降低泵气损失,让部分废气参与燃烧。在低转速中高符合,采用了低压EGR,降低爆震倾向,大范围进行点火角进角,提高热效率,最高效点就处于低压EGR区间。在中高转速中高符合,采用低压EGR 或高压EGR,实现稳定燃烧。

在这些策略的保护下,实现了当前全球行业内最高可量产的EGR比例——25%以上,并且在EGR瞬态控制精度上也达到国际领先水平,确保任何工况都不会出现扭矩不稳定、失火等问题。如此高的EGR比例对热效率的改善是显著的,能够提高6%的热效率。

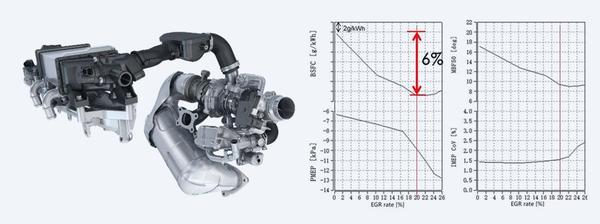

图 EGR 在BTE及万有特性map的效率改善

在硬件上,这款发动机的缸径*冲程为82*93.2mm,是典型的经济性取向缸径冲程比,控制上通过可变气门配合高精度低压EGR控制技术,实现深度Miller发动机“在超高EGR率下”高效稳定燃烧。

4.3 降低机械损失

所谓“开源节流”,有了一个非常好的燃烧模型,指示热效率可以做的非常高,但是为了给消费者实际价值,也必须降低相关附件的机械损失。对此,DHE15在设计上采用了大量降低摩擦的措施。比如采用了先进的电气化集成方案,通过450W电子水泵、电子空压机、电子真空泵的应用,实现了行业领先的发动机前端无附件系统设计。

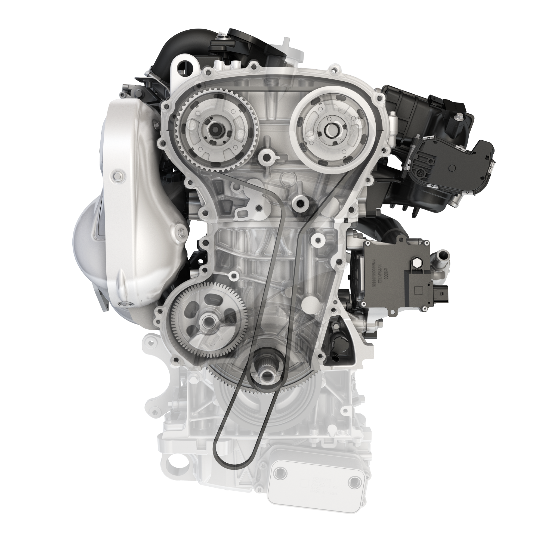

图 DHE发动机前端无附件系统设计

这款发动机也采用了曲轴偏置技术、轴颈尺寸优化,实现运动机构的轻量化;采用了低张力活塞环、DLC涂层、低粘度机油、活塞裙部减摩涂层、可变排量机油泵等新材料和新技术,进一步降低了机械损失。综合来看,在某典型工况下(2000rpm@90℃),机械损失可以降低28%,极大提高了有效热效率。

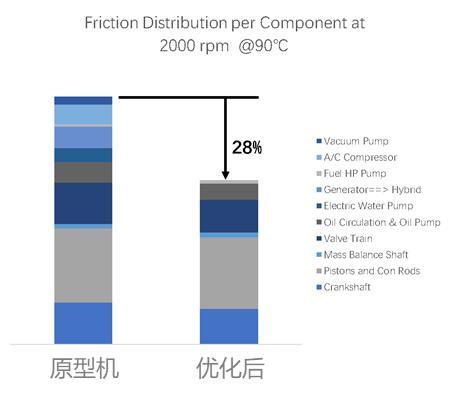

图 大量电气化集成+轻量化+新材料等应用后降低了机械损失

除了上述的技术之外,还采用了带电子执行器涡轮增压器、先进热管理控制模块、湿式皮带、双质量飞轮、集成正时罩盖等行业领先的技术,用来提高性能、适应未来更高的排放要求。

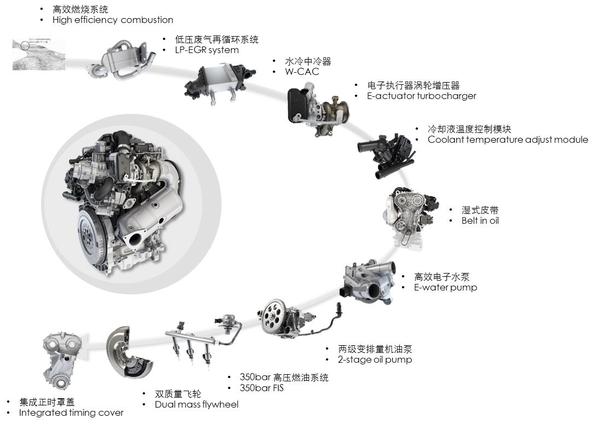

图 吉利雷神智擎Hi•X1.5TD DHE15混动专用发动机附件技术

通过这些技术手段,实现了热效率的突破,热效率达到了43.32%,且高效区覆盖率接近50%,做到了“点”“面”兼顾,在双碳背景下,真正达到节能减碳的目的。

PS:以上技术的应用,热效率确实很高,不过这些技术手段下热效率比我想的还是高一点。
